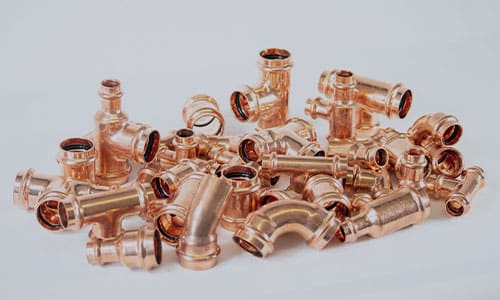

اتصالات لوله مسی

لوله‌های مسی به دلیل مزایای فراوانی که دارند، در سیستم‌های تبرید و تهویه مطبوع بکار می‌روند. این لوله‌ها به راحتی حرارت و جریان الکتریکی را منتقل می‌کنند و انواع مختلفی از آن‌ها با سایزهای متنوع تولید می‌شود.

برای استفاده از این لوله‌ها در صنایع گوناگون و عملیات ساختمانی، باید قادر به اتصال آن‌ها با هم در مسیرهای مختلف باشید. به همین دلیل، کارخانجات تولید کننده لوله‌های مسی، اتصالات مسی را نیز تولید می‌کنند تا بتوان به راحتی این لوله‌ها را به هم وصل و در مسیرهای گوناگون قرار داد.
جهت اتصال لوله‌های مسی در صنایع تهویه مطبوع و برودتی، از اتصالات مسی استفاده می‌شود. این اتصالات، دارای کاربردهای گوناگونی هستند و براساس ویژگی‌های متفاوتشان، قیمت های متنوعی برای آن‌ها در نظر گرفته شده است. در ادامه به بررسی هر یک از اتصالات مسی مورد استفاده در این صنایع خواهیم پرداخت.

انواع اتصالات مسی

اتصالات مسی، همانگونه که از نامش پیداست، از مس بوده و در ضخامت ها و شکل ظاهری مختلف تولید می شوند گه عبارتند از:

• بوشن مسی

• زانویی مسی 45 درجه

• زانویی مسی 90 درجه

• کوپلینگ مسی

• چهار راه اتصال

• سه راهی مسی

• تبدیل لوله مسی

• یو مسی

• پوشش مکانیکی

• کاهنده

بوشن مسی

بوشن مسی یکی از انواع اتصالات لوله مسی می‌باشد که در لوله کشی‌های مسی کاربرد دارد.

این نوع اتصالات، مانند سایر اتصالات مسی، قابلیت بازیافت و سازگاری با محیط زیست را داراست. بوشن مسی به عنوان حلقه واصل بین لوله‌ها مورد استفاده قرار می‌گیرد.

امکانات بوشن مسی بسیار پررنگ و گسترده است؛ مقاومت بالا در برابر خوردگی و زنگ زدگی و قابلیت تعویض سریع و ساده از جمله خصوصیت‌های این قطعه استوانه‌ای شکل می‌باشد. به دلیل مقاومت بالا در برابر زنگ زدگی هنگام تماس با آب یا بخار، بوشن مسی در آبرسانی نیز کاربرد دارد.

با این حال، بالا بودن هزینه‌های استفاده از لوله‌ها و اتصالات مسی، حداقل در کشور ما، زیاد از این قطعات برای لوله کشی آب استفاده نمی‌شود.

در نهایت، از دیگر مزایای بوشن مسی، امکان تعویض آسان و بدون دردسر آن است.

زانویی مسی 45 و 90 درجه

از جمله رایج ترین اتصالات مسی است که قادر است راستای لوله را به مقدار 90 یا 45 درجه تغییر دهد. برای مثال هنگامی که در مسیر لوله به کنج رسیدیم می توانیم از زانوی 90 درجه استفاده کنیم. این قطعه در سایز های مختلف برای لوله با قطر های مختلف ساخته می شود. در 95 درصد موارد دهانه ورودی با دهانه خروجی برابر است اما نمونه هایی هم وجود دارد که این اندازه با هم متفاوت است که کاریرد برودتی ندارد.

کوپلینگ مسی

این تجهیز از جنس فلز مس ساخته شده است و برای افزایش طول دو میله ارت را به صورت مورد نیاز وصل می‌کند. برای استفاده درست، میله‌های ارت باید دارای رزوه مناسب باشند و قسمت وسطی آن که با نام “کوپلینگ” شناخته می‌شود، با طراحی مناسب، جهت محکم نمودن آن با استفاده از آچار فراهم شده است.

چهار راه مسی

این محصول با چهار راه اتصال، دارای یک سمت خروجی و سه سمت ورودی است. به دلیل فشار زیادی که بر آن وارد می‌شود و کارایی بالایی که دارد، توسط تولیدکننده به صورت یکپارچه ساخته می‌شود.

سه راهی

سه راهی مسی یکی از انواع اتصالات مسی است که در اندازه‌های مختلف تولید می‌شود. وظیفه این قطعه، متصل‌ کردن شاخه‌های لوله‌های مسی به یکدیگر است. با استفاده از سه راهی مسی، می‌توان دو انشعاب از یک مسیر لوله گرفت. این قطعات در سیستم‌های تبرید و تهویه مطبوع نقشی کلیدی دارند. این محصولات عمدتا در دو تیپ K و L تولید می‌شوند که تیپ K دارای ضخامت بیشتری است. همچنین، این محصولات مقاومت بسیار بالایی در دماهای بالا و در برابر خوردگی نیز مقاوم هستند.

تبدیل لوله مسی

تبدیل مسی عموما به عنوان یک وسیله برای تغییر اندازه و سایز لوله‌های مسی استفاده می‌شود. این تبدیل‌ها در سایز‌های مختلف تولید شده و در بازار عرضه می‌شوند.

یو مسی

یکی از انواع اتصالات مسی بوده که جهت خم کردن لوله مسی با زاویه مشخص بوسیله ماشین آلات صنعتی ساخته شده است. شکل ظاهری این قطعه آن را از سایر اتصالات مسی متمایز کرده و همچنین کاربرد های خاص خود را دارد.

پوشش مکانیکی

این اتصالات با نام پوشش مکانیکی بر روی ورودی دو لوله قرار می‌گیرد و آن‌ها را به هم متصل می‌کند. این نوع اتصالات بیشتر برای تعمیرات در منازل استفاده می‌شوند. این پوشش، شامل یک لایه فلزی و یک لایه رزین است که موجب آب بندی لوله و سفت شدن آن می‌شود. پوشش مکانیکی بسیار راحت با استفاده از پیچ گوشتی قابلیت اتصال دارد.

کاهنده

فیتینگ کاهنده یک نوع اتصال لوله است که جریان سیال را در لوله‌های ناهموار کم کرده و فشار را کاهش می‌دهد. این فیتینگ ها به دو نوع کاهنده متقارن و کاهنده غیرمتقارن تقسیم می‌شوند. در فیتینگ کاهنده متقارن، ابعاد داخلی اتصال مانند یک ورودی/خروجی متقارن هستند، در حالی که در فیتینگ کاهنده غیرمتقارن، ورودی و خروجی با ابعاد داخلی متفاوت هستند.

فیتینگ کاهنده‌ها از جمله فیتینگ‌های استوانه‌ای و مانند مخروطی هستند که برای اتصال لوله‌های ناهموار به هم استفاده می‌شوند. با کم کردن ضریب اصطحکاک و ایجاد یک انحراف در جریان سیال، فشار در نقطه کاهش می‌یابد و در نتیجه از تلفات انرژی کاسته می‌شود.

ویژگی اتصالات لوله مسی

لوله های مسی سفت و سخت به دلیل خواص فیزیکی بسیار مناسب خود از جمله مقاومت در برابر فشار، خوردگی و حرارت، برای انتقال آب و گاز به کار می روند. همچنین، نصب و اتصالات لوله های مسی بسیار آسان و سریع است.

لوله های مسی در برابر شعله‌های باز هم بسیار مقاوم هستند و تحت عوامل جوی مانند باران، آفتاب و نور خورشید، خوردگی نمی کنند. همچنین، لوله های مسی نسبت به آتش و حرارت مقاومت بیشتری نسبت به لوله های پلاستیکی دارند.

با توجه به اینکه لوله های مسی سفت و سخت هستند، برای شکل دادن به آنها نیاز به ابزارهای خاص و مهارت دارید. به همین دلیل، برای انجام این کار بهتر است از اتصالات مناسب استفاده کنید. در صورتی که موجودیت مشکل زا باشد، با توجه به سایز و نوع لوله مسی، می توانید به صورت حرفه ای جوشی و لحیمی (همراه با فشردگی) و یا اتصالات اینترکانکتورهای خاص را بکار برید.

اتصالات مسی درست مانند کاربرد فراوانشان، دارای مزیت های بی شماری می باشد که شامل:

• انتقال آسان و سریع حرارت بین دو سیال
• مطابق براساس استاندارد های روز و مقاوم در برابر نور خورشید، گرما، ضربه و فشارهای مکانیکی
• احتمال کم ساییده شدن به دلیل پایین بودن اصطکاک
• ساخته شده از مس 99 درصد
• مقاوم در برابر ساییدگی و خوردگی
• ضد زنگ
• مقاوم در برابر ارتعاش

کاربرد های اتصالات لوله مسی

اتصالات مسی کاربرد فراوانی دارنند که برخی از آن ها عبارتند از:

• تهویه مطبوع
• سیستم تبرید
• لوله کشی اب
• سردخانه
• بیمارستان
• لوله کشی گاز بیمارستان و ازمایشگاه
• ایجاد انشعاب
• تغییر سایز لوله
• ایجاد خم
• تبرید
• گاز طبی

قیمت اتصالات لوله مسی

قیمت این محصولات با توجه به شکل ظاهری، سایز، ضخامت و برند محاسبه می شود. اتصالاتی که سایز بزرگتری، ضخامت بیشتر دارند از مقدار مس بیشتری در ساخت آن‌ها استفاه شده است. در نتیجه از قیمت بالاتری در مقایسه با اتصالاتی که سایز کوچک، ضخامت کمتری دارند برخوردار هستند. در صورت کلی مواردی که روی قیمت گذاری تاثیر دارند شامل موارد زیر می شود.

• قیمت اتصالات براساس قیمت روز فلز مس و همچنین قیمت ارز تعیین می‌شود.
• وزن لوله مسی یکی از موارد اصلی برای تعیین قیمت این محصول است.
• هر اتصالات لوله مسی با ابعاد مختلف دارای قیمت متفاوتی است.

برای دریافت لیست قیمت می توانید با ما تماس بگیرید و قیمت به روز این محصولات را دریافت کنید

خرید اتصالات لوله مسی

پس از مشاهده محصولات و بررسی ابعاد مختلف هر یک از آن‌ها، می توانید با توجه به نیاز مصرف و کاری که قصد انجام آن را دارید، سایز مورد نظر خود را انتخاب کرده و خرید خود را انجام دهید.

خرید اتصالات مسی را می‌توان به دو روش حضوری و اینترنتی انجام داد. در روش حضوری که یکی از قدیمی ترین روش‌های خرید است به فروشگاهای عرضه فیتینگ های مسی مراجعه نموده، انواع اتصالات را از نزدیک مشاهده خواهید کرد سپس اقدام به خرید می‌کنید.

روش دیگر روش اینترنتی که امروزه طرفداران زیادی دارد که می توان با ما تماس گرفته و پس از انجام کارهای لازم، محصول مورد نیاز شما را آماده کرده و خدمت شما عزیزان در سراسر کشور ارسال می نمایم. در صورت بروز هرگونه سوال در مراحل خرید، می توانید با شماره های موجود در سایت تماس گرفته و یا از طریق شبکه های اجتماعی ارتباط برقرار کرده و جواب هرگونه سوال خود را به دست آورید.

اتصالات مسی بدون جوشکاری

امروزه، لوله‌های مسی به دلیل ویژگی‌های بارزی که دارند، به طور گسترده‌ای در سیستم‌های تهویه مطبوع و سرمایشی استفاده می‌شوند. از جمله این ویژگی‌ها می‌توان به انتقال حرارت با کیفیت بالا، توزیع یکنواخت دما در طول لوله، هزینه ساخت کمتر نسبت به جایگزین‌های دیگر، و سازگاری با محیط زیست اشاره کرد. اتصال این لوله‌ها در سیستم‌های تهویه مطبوع و سرمایشی معمولاً از طریق جوشکاری انجام می‌شود.

روش‌های اتصال بدون جوش برای لوله‌های مسی شامل استفاده از لاله و مهره، استفاده از روش فشرده‌سازی، پرسکاری و زوم لاک می‌شوند.

انواع اتصال بدون جوش برای لوله‌های مسی

یکی از معایب اصلی اتصال با جوش یا لحیم زمان و هزینه بالا است. علاوه بر این، قبل از جوشکاری، باید اندازه‌ها با دقت بالا بررسی شوند تا از هرگونه خطای احتمالی جلوگیری شود. در روش‌های جدید، لوله‌کشی در سیستم‌های تهویه مطبوع و سرمایشی با استفاده از اتصالات مسی مانند اتصالات سه راهی مسی، اتصالات یو مسی، تبدیل مسی، بوشن مسی، سپریشن مسی، تراپ مسی و … بدون نیاز به جوش انجام می‌شود.

اتصال بدون جوش با استفاده از اتصالات لاله و مهره

روش اتصال با استفاده از اتصالات لاله‌ای و مهره‌ها به دو صورت یک‌طرفه و دو‌طرفه قابل انجام است. یکی از مزایای بارز این روش این است که آن دائمی نیست و می‌توان پس از اتصال آن را به راحتی جدا کرد. در اتصال لوله مسی با استفاده از مهره، عملیات سفت کردن اتصال بسیار ساده است و با استفاده از یک آچار مناسب قابل انجام است. در شکل زیر نمونه‌ای از اتصال بدون جوش لوله مسی با استفاده از مهره نشان داده شده است.

در روش اتصال لاله‌ای لوله مسی ، ابتدا با استفاده از دستگاه لاله‌کن، انتهای لوله مورد نظر به صورت لاله شکل داده می‌شود. سپس با استفاده از اتصالات خاصی، اتصال به وسیله‌ی لوله‌های لاله‌ای برقرار می‌شود.
